POUR USAGE INTENSIF / TERMINAUX PORTUAIRES

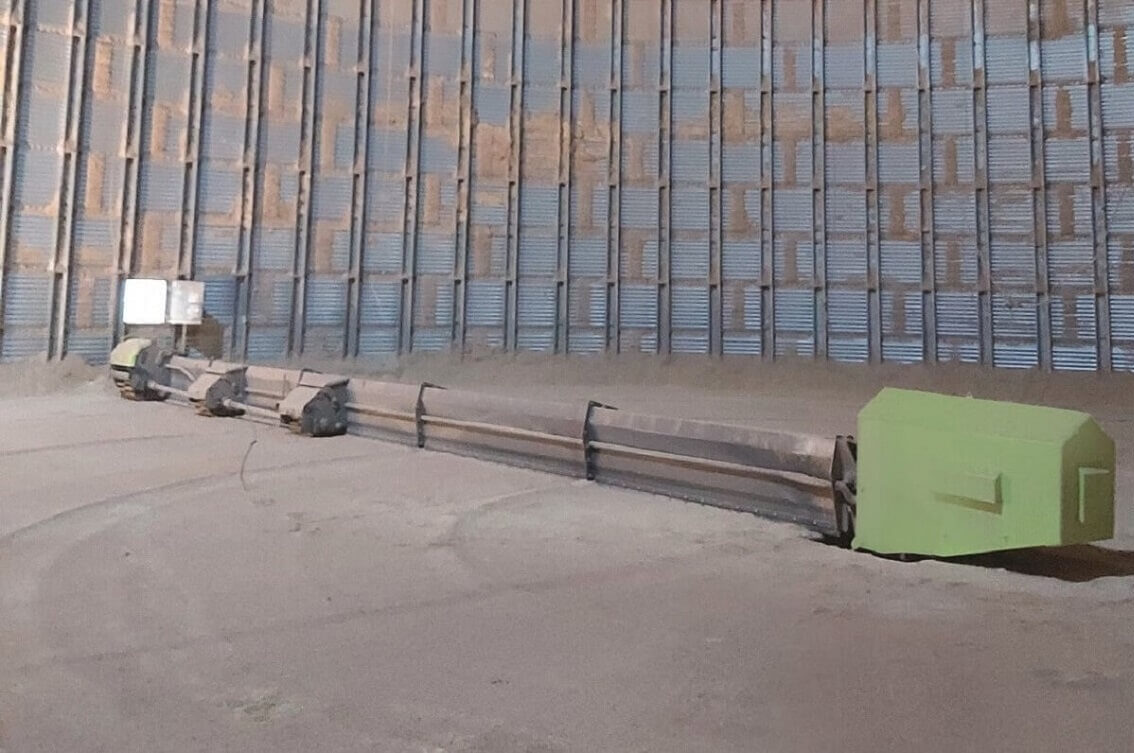

La vis balayeuse ODS FE L décharge, sans aucune intervention humaine, les grains restants (blé, maïs, orge, graines de tournesol, paddy…) sur le sol des silos à fond plat après le déchargement par gravité.

L’installation se fait sur des silos à fond plat avec des parois en béton ou métalliques.

Le modèle L est parfaitement adapté à une utilisation intensive comme dans les terminaux portuaires.

Deux versions disponibles pour tous types de produits à décharger (moteur dans le silo ou dans le tunnel).

Le trafic des terminaux portuaires céréaliers augmente chaque année, ce qui nécessite une technologie de pointe capable de s’adapter à un usage intensif.

Grande installation, haute performance, qualité indiscutable : le cocktail parfait pour ODS.

ODS fournit des vis balayeuses à usage intensif « Zéro Entrée Humaine » pour les terminaux portuaires et fluviaux.

Version avec motoréducteur dans le silo

La vis est directement couplée à un motoréducteur à arbres parallèles. Le motoréducteur est monté sur une couronne à billes et relié à un collecteur rotatif électrique pour une rotation continue de la vis balayeuse autour du silo.

Grâce à une conception évolutive, des adaptations peuvent être proposées pour atteindre des taux de vidange très importants pour des silos existants.

Des sorties intermédiaires avec des trappes de vidange sont nécessaires pour un démarrage facile de la vis balayeuse.

Ce modèle a un encombrement réduit dans le tunnel.

Version avec moteur à l’extérieur du silo (à l’intérieur du tunnel)

Dans cette version, le moteur et la transmission par courroie sont situés dans le tunnel. La transmission par courroie est reliée à un renvoi d’angle en position centrale permettant une rotation continue de la vis balayeuse.

Des sorties intermédiaires avec des trappes de vidange sont nécessaires pour un démarrage facile de la vis balayeuse.

PLAN D’IMPLANTATION ODS FE L

MODÈLES ET PERFORMANCES

ModèleL 400
Vis ØØ 400 mm
Silo ØØ 14m à Ø 32m
Débit vidange min.
(basé sur blé d0,75)
50 TPH
Débit vidange max.
(basé sur blé d0,75)
300 TPH
Puissance moteur min.22 kW
Puissance moteur max.75 kW

STANDARD

RIGIDITÉ DE L’ÉQUIPEMENT

La rigidité particulière de la poutre permet une pénétration permanente de l’équipement dans la masse de produit sans déformation de la structure.

DES PERFORMANCES ÉLEVÉES POUR GARANTIR LES DÉBITS

Tout au long de la vis, le produit est régulièrement absorbé, de l’extrémité jusqu’à la sortie centrale. Ceci permet un fonctionnement régulier et un balayage du produit limitant les effondrements.

La vis balayeuse s’appuie en permanence et en douceur contre le talus de produit, n’avançant que lorsqu’il y a suffisamment de place.

OPÉRATION DE VIDANGE EN TOUTE SÉCURITÉ

Cet équipement a été élaboré avec une haute conscience de sécurité, en tenant compte du fait qu’il ne nécessite aucune présence humaine dans le silo pendant le fonctionnement.

Il est recommandé de mettre un « dispositif de sécurité » à l’entrée de la porte dans le silo, stoppant automatiquement la vis balayeuse si la porte est ouverte.

ÉCONOMIES D’ÉNERGIE

Le moteur peut être placé soit sur l’équipement lui-même à l’intérieur du silo, soit sous le silo dans le tunnel. L’accouplement direct moto-réducteur/vis (moteur dans le silo) donne un rendement optimal à la vis.

La régularité du débit de déchargement optimise le temps de déchargement et participe aux économies d’énergie.

SYSTÈME D’AVANCE PERFORMANT

Grâce à un mécanisme spécifique et des réglages appropriés, la roue ne glisse jamais sur le sol du silo.

L’avance de la vis balayeuse est réalisée grâce à une (ou plusieurs) roue à cage d’écureuil munie de barreaux en caoutchouc.

La roue est également autonettoyante.

En standard, une transmission par courroie entraîne la rotation de la roue, ce qui garantit un fonctionnement durable.

OPTIONS

CAPTEUR DE POSITION PARKING

Pour recevoir un signal électrique lorsque la vis balayeuse est revenue en position de parking. Ce système évite tout contrôle visuel de la position de parking.

Son montage le long de la paroi du silo donne une position précise de la vis balayeuse lors de l’arrêt en position de parking.

KIT RACLEUR

Situé à l’arrière du châssis, le kit racleur aide à nettoyer le sol du silo. L’efficacité est encore meilleure lorsque le sol est lisse.

CAPTEUR DE NIVEAU DE TRÉMIE

Situé à l’intérieur de la trémie centrale, il envoie un signal permettant d’arrêter la vis balayeuse si la trémie de déchargement est obstruée par un excès de produit. Ce dispositif protège la vis balayeuse contre les dommages.

VIS DE NETTOYAGE

Pour améliorer encore le nettoyage de produit accumulé le long de la paroi du silo.

Deux versions disponibles en fonction de la fonction requise (décompactage/nettoyage).

PANNEAU DE CONTRÔLE

Un tableau de commande incluant la dernière technologie peut être proposé pour piloter la vis balayeuse.

ROUE MOTORISÉE

Un motoréducteur peut être installé sur la roue pour donner une forte pression d’avance à la vis.

PACK ANTI-ABRASION

Développé pour les produits plus abrasifs, il comprend une protection supplémentaire spéciale sur les parties les plus sensibles en contact avec les produits.
